屋頂自然排風器是利用熱壓和風力作用達到通風換氣效果的一種無能耗型排風裝置，它是我公司在吸收國外先進技術的基礎上與諸多科研單位共同研制而成的跨世紀的產品。
我公司積累了豐富的設計和工藝制造經驗，為適應多行業，多領域及不同工藝條件下的自然排風要求，開發出了三大各有側重的自然排風產品，即YHMK型屋頂自然排風器、YHMK型屋頂自流式排風器和YHMK型旋轉式自然排風器。用戶可根據所在氣候、環境條件進行設備先型和材質的選用（材質有彩鋼、鍍鋅鋼、不銹鋼、玻璃鋼）。
上述產品廣泛用于電力、冶金、化工、橡膠、船舶、玻璃、造紙、印染等行業。

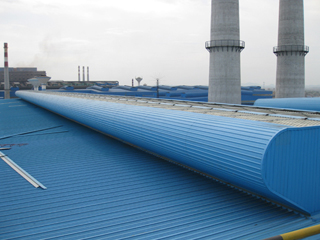

YHMK型屋頂自然排風器是一種流線型結構的排風設備。該設備具有較強的排余熱能力，結構強度高，有效排風面積系數大（100%），流量系數高（u=0.8~0.85），抗震性好、抗風載強、防結露強、可進行手、電動操作。
YHMK型屋頂自然排風器是由骨架、外護板、防雨板、導流板、落水管、閥板、泛水板、電、手動執行機構等幾部分組成。
YHMK型屋頂自然排風器型號表示方法：
YHMK型屋頂自然排風器外形結構
|
序號 |
型號 |
喉口尺寸 |
外形尺寸及重量 |
電機功率（KW/m） |
|
寬度 |
高度 |
重量（KG/m） |
|
1 |
YHMK-15 |
1500 |
3250 |
1450 |
175 |
0.37 |
|
2 |
YHMK-20 |
2000 |
3750 |
1850 |
220 |
0.37 |
|
3 |
YHMK-25 |
2500 |
4750 |
2150 |
255 |
0.37 |
|
4 |
YHMK-30 |
3000 |
5750 |
2500 |
295 |
0.55 |
|
5 |
YHMK-35 |
3500 |
6250 |
2850 |
330 |
0.55 |
|
6 |
YHMK-40 |
4000 |
7250 |
3200 |
420 |
0.55 |
|
7 |
YHMK-45 |
4500 |
8250 |
3550 |
450 |
0.75 |
|
8 |
YHMK-50 |
5000 |
9250 |
3850 |
520 |
0.75 |
|
9 |
YHMK-55 |
5500 |
10250 |
4200 |
630 |
1.1 |
|
10 |
YHMK-60 |
6000 |
11250 |
4450 |
710 |
1.1 |
|
11 |
YHMK-70 |
7000 |
12250 |
4500 |
800 |
1.5 |
|
12 |
YHMK-80 |
8000 |
13250 |
4800 |
890 |
1.5 |
注：風荷載為1200Pa屋頂排風器每3米組成一個單元，一臺完整的屋頂排風器由兩個端頭單元和若干個中間單元組成，電源380V、50HZ。
屋頂排風器的選用及安裝方法
（1）排風器的選用方法：
首先根據進排風溫差，選擇喉口尺寸及型號，又根據選擇的排風器每米排風量，計算出總排風量，確定排風器的總長度，但總長度應滿足3m模數；之后按照自然排風計算方法核算選定排風面積，是否滿足自然排風的要求，如不滿足重新進行選擇，以滿足自然排風器的要求為止。
（2）排風器的安裝方法：
屋頂排風器裝置，可以單排布置，亦可以雙排或多排布置，可布置在雙坡屋面的屋脊處，亦可布置在斜屋面上。
排風器和屋面體系的連接有多種方法，根據工程實際情況確定合適的連接方法。
排風器的安裝方式及泛水方法見圖。
